动力配电柜应用方案

动力配电柜是低压配电系统中面向设备负载分配和控制的重要环节，主要服务于电机、风机、水泵、空压机、输送设备、机加工设备、暖通系统以及各类工业动力回路。相比主配电柜更偏重总进线控制和系统级保护，动力配电柜更强调支路分配合理性、负载适配能力、运行稳定性以及故障时的快速隔离能力。对于工厂车间、泵房、机房、商业设备层、暖通系统以及各类机电项目来说，动力配电柜配置是否合理，直接影响设备运行效率、停机风险和后期维护成本。

结合民邦现有产品体系来看，塑壳断路器、电子式塑壳断路器、小型断路器、交流接触器、双电源自动转换开关等产品，均可与动力配电柜应用形成较强配套关系；其产品应用领域也覆盖电力系统、工商业建筑、民用住宅、数据中心、轨道交通、充电设施等多个方向。

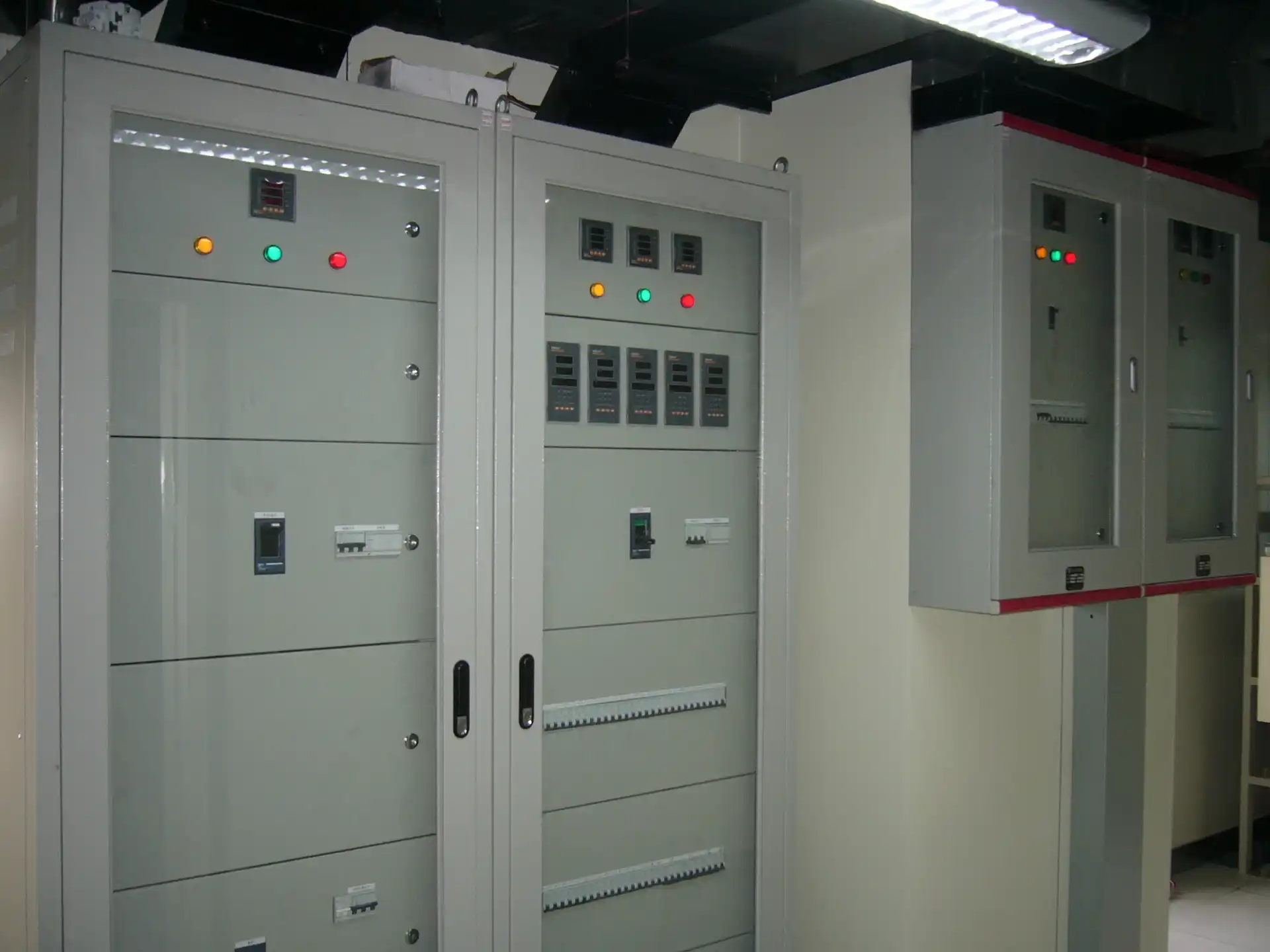

什么是动力配电柜

动力配电柜通常位于主配电柜之后，负责将上级电源进一步分配到具体设备或功能区域。它的作用不仅仅是“把电送到设备”，更重要的是对不同动力负载进行分路保护、控制与管理，使设备在正常运行、启动冲击、过载异常、短路故障等情况下都能得到更合理的电气保护。

在很多项目中，动力配电柜往往直接面对现场设备，因此相比总配电系统，它更贴近实际工况，也更容易暴露负载差异大、回路复杂、运行波动明显等问题。一个成熟的动力配电柜应用方案，必须在负载属性、保护等级、控制方式、安装条件和维护便利性之间找到平衡，而不是简单按照“设备数量 + 电流大小”做机械堆叠。

动力配电柜应用方案的核心目标

动力配电柜方案首先要解决的是负载安全运行问题。
工业和商用动力设备通常具有启动电流大、运行时间长、工况变化频繁等特点，如果断路器、接触器和回路保护配置不合理，就容易出现误跳闸、保护不足、设备无法正常启动或长期运行发热等问题。

第二，要保证故障隔离清晰。
动力配电柜往往带有多个支路，当某一台设备或某一路负载发生故障时，理想状态应由对应支路优先动作，而不影响其他设备继续运行。特别是在工厂生产线、暖通机房、水处理系统等连续运行场景中，支路故障不能轻易演变成整柜停电。

第三，要适配不同类型的设备负载。
动力配电并不是单一负载场景，电机类设备、加热类设备、照明辅助回路、风机水泵类设备、变频驱动设备，对开关器件和控制元件的要求并不完全相同。动力配电柜方案必须从设备使用特点出发，而不是用统一标准硬套全部回路。

第四，要兼顾检修和后期扩展。
很多动力配电柜安装在现场设备区、楼层机房、泵房或车间边缘，后期维护频率高，检修人员往往更关心回路是否清晰、元件是否易换、故障点是否容易判断。因此，一个实用的动力配电柜方案，不仅要考虑运行时安全，还要考虑维护时是否高效。

动力配电柜内部常见配置逻辑

在实际项目中，动力配电柜一般由进线开关、若干分支回路保护器件、控制元件以及必要的辅助元件组成，不同项目会根据负载类别和控制复杂度做出不同组合。

1. 进线侧保护

动力配电柜上级一般由主配电柜或区域配电柜供电，柜内进线位置通常会配置总开关，用于整柜隔离和保护。对于回路较多、负载较集中的动力柜，进线侧一般会优先考虑塑壳断路器；若对保护整定、参数调整或运行监测有更高要求，也可以考虑电子式塑壳断路器。民邦手册中已覆盖塑壳断路器和电子式塑壳断路器产品体系，这类产品在动力配电柜中更常见。

2. 支路保护

动力配电柜的核心在于支路。
每一台设备、每一组设备或者每一段功能区域，通常都应配置独立支路保护。对于电流较大的动力设备，支路保护多采用塑壳断路器；对于更小功率的辅助回路、控制回路或末端回路，可视情况使用小型断路器。这样做的目的，是让故障切除范围尽量控制在单个支路之内，减少对整柜其他设备的影响。

3. 控制与执行元件

在很多动力配电柜中，除了断路器之外，还会配置交流接触器等执行元件，用于设备启停控制、联锁控制或集中管理。民邦手册中同样覆盖交流接触器产品，这类元件适合配合风机、水泵、电机和其他动力设备使用。

4. 特殊场景下的电源切换

对于消防泵、重要风机、关键工艺设备等不能轻易断电的动力场景，动力配电柜还可能涉及双电源切换逻辑，确保常用电源故障后能够切换到备用电源。此时动力柜或其上级相关柜体中，会结合双电源自动转换开关进行配置。

动力配电柜选型时重点看什么

很多客户做动力配电柜时，*常问的是“这个柜子用多大的断路器”。但实际上，动力柜选型*关键的不是单独一个电流值，而是整套回路与设备的匹配关系。

负载性质

首先要区分是普通阻性负载，还是电机、泵类、风机类、频繁启动类负载。
不同类型的设备，启动电流、运行电流和瞬时冲击差异很大。如果没有结合设备特性来选支路保护，很容易出现启动正常但运行误跳，或者运行看似稳定但短路保护能力不足的问题。

回路数量与分配方式

动力配电柜不是只有一个总开关。
一个成熟方案应先判断设备数量、回路划分、是否分区、是否需要预留扩展，然后再确定总开关、分支开关以及控制元件的组合方式。回路划分越清晰，后期运维越方便。

短路分断与故障保护

动力设备现场环境往往比普通照明系统更复杂，故障风险更高，因此动力柜中的保护器件除了额定电流外，还应考虑短路分断能力、过载保护能力以及与上级开关之间的配合关系。不能只追求“能带得动”，还要确保“出故障时切得掉”。

启停控制需求

有些动力柜只是简单配电，有些则包含手动/自动控制、本地/远程控制、联锁控制或多台设备轮换运行逻辑。控制需求不同，柜内元件配置思路也会不同。尤其是带接触器、按钮、联锁逻辑的动力柜，前期必须先明确使用场景。

安装环境与运维便利性

动力柜通常安装在车间、泵房、机房或设备层，环境温度、灰尘、潮湿、震动、维护空间等因素都可能影响方案。柜内布局是否清晰、元件是否便于更换、故障回路是否便于快速定位，这些看似“后期问题”，其实都应该在前期方案里考虑进去。

动力配电柜适用于哪些场景

动力配电柜应用范围非常广，主要包括以下几类：

工业生产车间

用于机床、输送线、加工设备、包装设备、风机、水泵、空压机等动力负载供电和保护，是工厂*常见的动力柜应用场景之一。

泵房与水处理系统

在给排水、消防泵房、污水处理、冷却循环等场景中，动力配电柜通常承担多台水泵、阀控、辅助设备的供电和控制任务，对支路稳定性要求较高。

暖通空调系统

风机盘管、新风机组、冷冻泵、冷却泵、空调主机等设备，通常也需要配套动力配电柜。此类场景较关注连续运行能力和检修便利性。

商业与公共建筑设备层

商场、医院、学校、办公楼、酒店等项目的设备层中，动力配电柜用于集中管理风机、水泵、电梯辅助设备、机房设备等负载。

新能源与配套设备场景

在光伏、新能源、充电设施及部分储能系统中，一些辅助动力设备、循环系统及配套机电设备也需要通过动力配电柜进行供电和保护。

动力配电柜方案中常见误区

误区一：只看总开关，不看支路配置

很多客户过于关注进线总开关，却忽略了支路保护才是动力柜真正决定运行稳定性的关键。动力柜的价值，往往体现在支路分配是否合理，而不是总开关配得多大。

误区二：不同设备共用一套保护思路

设备类型不同，保护需求也不同。把水泵、风机、电机、辅助照明回路全部按同一思路配置，容易导致部分回路保护过度，部分回路保护不足。

误区三：没有考虑启动冲击

很多动力设备在启动瞬间电流会明显高于正常运行电流，如果前期没有考虑这一点，后期*容易出现“设备没坏但一启动就跳闸”的情况。

误区四：故障时一跳全停

如果支路分配不清，或者上下级保护配合做得不好，现场一旦某个设备故障，就可能引发整柜停电，影响整个区域运行。这在连续生产型项目中代价很高。

误区五：前期不预留，后期扩容困难

很多项目前期只按当前设备数量设计，后续增加一台设备就需要改柜、改母排、改支路，既增加成本，也影响运行。动力柜方案**一开始就考虑适当预留。

动力配电柜应用方案的价值

一个合理的动力配电柜应用方案，价值不在于堆更多元件，而在于帮助项目实现更清晰的回路管理、更稳定的设备运行和更高效的后期维护。对于成套厂、电气设计方、设备配套方和*终用户来说，动力柜方案越贴近实际工况，越能减少误动作、降低停机率、提升现场管理效率。

从系统角度看，动力配电柜是连接主配电与终端设备之间的重要中间层。它既承接上级供电逻辑，又直接决定下游设备的运行表现。因此，动力配电柜方案做得好，整个项目的电气系统稳定性会明显更高。

总结

动力配电柜不是简单的“设备供电箱”，而是面向现场动力负载进行分配、保护、控制和管理的重要电气单元。一个成熟的动力配电柜应用方案，应该围绕负载属性、支路划分、保护配合、控制逻辑、维护便利性和扩容需求来综合配置，而不是只停留在总开关或单一元器件选型层面。

对工厂车间、泵房、暖通设备层、商业机电系统以及其他动力负载场景来说，动力配电柜方案越清晰，设备运行越稳定，故障隔离越高效，项目整体电气系统也越容易长期可靠运行。
